一、電力變壓器介紹

　　變壓器是電力系統中最重要和最昂貴的電力設備之一，隨著電網電壓等級的提高和輸送容量的增加，變壓器故障將對電網的安全穩定運行產生嚴重的影響。變壓器運行中，絕緣結構的機電性能隨著時間會變差，而局部放電是絕緣故障的先兆，決定了變壓器運行使用壽命。變壓器局部放電多發生在絕緣結構局部場強較集中的部位，例如結構縫隙處或油中出現氣泡時，發生的重復擊穿和熄滅現象，局部放電會使絕緣逐步受到侵蝕和損傷。

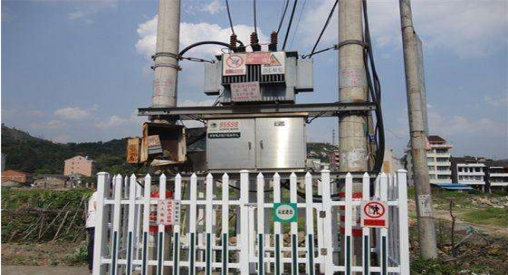

　?。ㄗ儔浩鳎?/span>

　　二、電力變壓器的局部放電

　　局部放電產生原因主要有以下幾種:電場不均勻、電介質不均勻、制造過程的氣泡或雜質。最經常發生放電的原因是絕緣體內部或表面存在氣泡;其次是有些設備在運行過程中會發生熱脹冷縮，不同材料特別是導體與介質的膨脹系數也不同，會在運行中逐漸出現裂縫。

　　電站現場的噪聲頻譜通常低于200MHz，而在特高頻范圍內提取局部放電產生的電磁波信號頻率范圍一般在300~3000MHz，這樣就可以排除限產噪聲的干擾，UHF(超高頻)檢測技術的頻率檢測范圍為300~1500MHz，遠遠大于電站周.圍的干擾頻率，這樣可以實現最少干擾下測量，提高了準確度。

　?。ㄗ儔浩鳎?/span>

　　三、超高頻局部放電檢測系統的構成

　?。?）檢測環節

　　由在線檢測傳感器構成，超高頻傳感器(UHF)為--帶寬為300~1000MHz的微帶天線放電傳感器，其輸入阻抗統--匹配為1962左右，為了保證天線與同軸電纜饋線(阻值約為502)匹配,同時考慮到饋電要求對稱性,采用1:4的阻抗變換器，進而實現信號的平衡轉換和阻抗轉換，可以根據變壓器型式，安裝方式，選擇及調整天線安裝位置，以獲得更多的局放電磁泄漏信號。

　　（2）信號調理單元

　　將待測信號通過放大、濾波等操作轉換成采集設備能夠識別的標準信號。是指利用內部的電路(如濾波器、轉換器、放大器等)來改變輸入的訊號類型并將其輸出。主要功能是利用計算機的控制系統程序指令，調節選通信號的帶寬、信號的中心頻率，保證需要的特定頻帶的信號得以通過，同時濾掉其他頻率段的干擾信號，如頻率較低的電暈放電信號，移動電話、無線電通信等頻帶較固定的超高頻干擾，提高系統測量的抗干擾性。

　?。?）數據采集卡

　　采用高頻采集卡，如300MHz/2000MS/s示波器卡，實時快速進行數據采集、轉換。

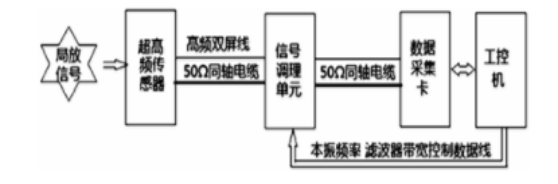

　?。ㄗ儔浩骷軜?gòu)）

　?。?）工控機

　　工控機作為系統的顯示環節，通過數據采集卡記錄，同時處理數據，以不同的形式顯示被測量，設置通過數字接口控制信號調理模塊的中心頻率帶寬等主要的系統參數，實現控制的靈活性。

　　四、東田工控機推薦

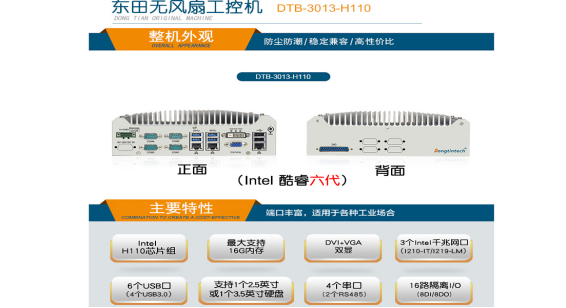

　　東田工控作為工控機廠商領導品牌，所打造的面向電力變壓器行業的專業嵌入式工控機硬件產品方案，可在嚴苛工業環境中穩定持續工作，多網口、多串口的配置接口，可便捷實現承上啟下的硬件整合，整個系統的協調發力，可靈活對接多設備的應用環境，目前基于東田工控高品質嵌入式工控機的電力變壓器計算機硬件。東田【酷睿6代】嵌入式工控機I767003網口8串口6USB嵌入式工業電腦DTB-3013-H110I7-6700T/8G/1T+128GSSD【3年質保13%增值稅】4COM,6USB,3千兆網口，DVI+VGA雙顯。

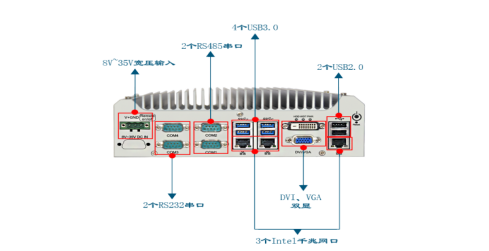

　?。|田工控機）

　　五、東田工控機的特點

　　1.原裝整機、3C認證、三年質保。

　　2.寬溫應用在-25°C~70'C寬溫環境使用，可正常長期使用。

　　3.看門狗設置，支持智能控制無人值守，可節省勞動力成本。

　　4.機器支持1個2.5英寸硬盤位或1個3.5英寸硬盤位，最大可支持8T容量。

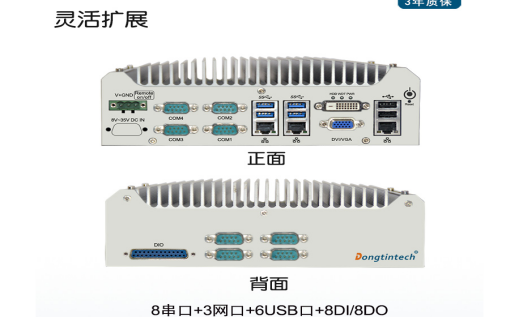

　?。|田工控機）

　　5.前面板上有兩個顯示輸出，用于連接不同的顯示根據系統配置。VGA輸出支持高達1920x1200的分辨率。DVI以數字格式傳輸圖形數據，支持高達1920x1200的分辨率。

　　東田科技擁有十年以上行業經驗，先后推出了多個系列的工業電腦、工控主機、三防產品等工控硬件，產品廣泛應用于教育、企業、數字標牌、安防系統、工業自動化、自助終端等行業，深受市場和客戶歡迎。
