一、諧波分析儀介紹

　　電力系統中的諧波產生源于非線性負載。當電流通過非線性負載時，電流與所加電壓之間的關系不再是線性關系，從而導致電路中出現非正弦電流，即諧波電流。諧波電流的頻率是基波頻率的整數倍，這是由法國知名數學家傅立葉(M.Fourier)提出的傅立葉分析原理所證明的。該原理指出，任何周期性波形都可以分解成基波頻率和基波頻率的整數倍諧波頻率的正弦波分量。諧波波形是正弦波，每個諧波頻率、振幅和相位都不同。

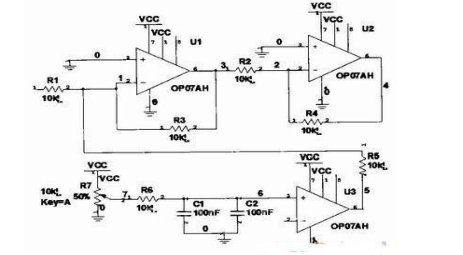

　　（電網諧波）

　　二、諧波測量方式

　　在進行諧波測量時，需要確定采樣頻率，并對電壓和電流信號進行交流同步采樣。目前，交流采樣同步方法主要包括硬件同步、軟件同步和定時采樣三種。

　　1.硬件同步是一種精度最高的同步方法，它要求采樣裝置具備專用的同步電路。該方法可以保證采樣信號的同步性和準確性，從而獲得高精度的測量結果。

　　2.軟件同步是一種精度次之的同步方法，它需要電網頻率跟蹤測量環節來進行同步。該方法的同步精度受到測量環節的影響，但相比于定時采樣，軟件同步可以提供更高的測量精度。

　　3.定時采樣不需要任何附加同步電路，但同步誤差較大，一般不適用于高精度測量場合。該方法的同步精度受到采樣周期的影響，因此不適用于需要高精度測量的場合。

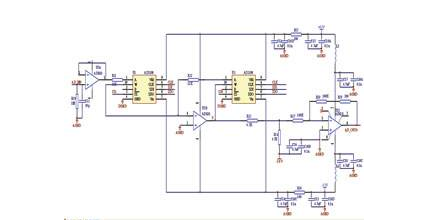

　?。娋W(wǎng)諧波）

　　在考慮實際問題的情況下，本系統采用了定時采樣同步方法。具體而言，系統假定電網頻率為某一默認值，并根據該默認值和每個采樣周期內的采樣點數來確定定時器的定時值，以實現采樣信號的同步。

　　然而，當電網頻率與默認值不一致或發生變化時，定時采樣同步誤差就會增大。為了解決這一問題，系統需要對電網頻率進行軟件跟蹤。具體而言，系統利用采樣值估算電網周期，然后根據估算出的電網周期來調整采樣周期的值，以實現采樣信號的同步。

　　通過這種軟件跟蹤的方式，系統可以實時校正采樣周期的值，以適應電網頻率的變化。這樣可以提高同步精度，從而獲得更準確的測量結果。

　?。|田嵌入式工控機）

　　三、諧波實際應用效果

　　在2003年1月，80T轉爐煤氣回收系統進行了改造。自從3月投入運行以來，該系統成功進行了一次試車，并實現了全自動回收。至今，該系統的各種儀表檢測參數、顯示，計算機控制閥門執行器動作情況，主要運行參數、安全聯鎖、歷史紀錄、趨勢分析、報警信息等方面均表現正常。該系統具有高度的自動化程度和可靠的安全性能。實際噸鋼回收煤氣能力在104m2以上，達到國內一流水平。

　　該系統在管道O2前端安裝了激光快速分析儀，效果極佳。該分析儀的使用成功推動了國內設計院和大型鋼鐵公司開始采用Oz激光分析儀。其特點是分析速度快、抗粉塵、抗水分、精確度高，并且需要的維護量較小。

　　四、東田工控機推薦

　　作為工控機廠商領導品牌，東田工控致力于為移動式電網諧波分析儀行業提供專業的嵌入式工控機硬件產品方案。我們的產品不僅能在嚴苛的工業環境中穩定持續工作，而且能夠方便地實現硬件整合，協調整個系統的發力。此外，我們的產品還能夠靈活對接多種設備的應用環境。目前，我們已經基于高品質的嵌入式工控機，為移動式電網諧波分析儀計算機硬件提供了完美的解決方案。

　　（東田工控機）

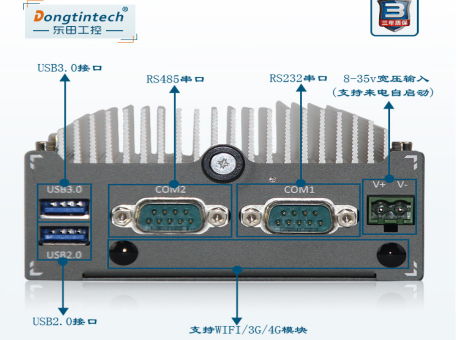

　　東田DTB-1012C-E3845是一款高性能的嵌入式工控機，具有兩個千兆網口、兩個串口和四個USB接口。該工控機采用IntelE3845處理器，配備4GB內存和128GB固態硬盤，能夠穩定運行各種應用程序。此外，該產品還支持DVI接口，具備強大的顯示和圖形處理能力。東田DTB-1012C-E3845具有小巧迷你的外形設計，適合于各種嚴苛的工業環境，并且配備12V5A電源。該產品提供3年質保13%的增值稅。

　　五、東田工控機的特點

　　1.該機型為原裝整機，通過3C認證并提供三年質保服務，保障用戶購買和使用體驗。

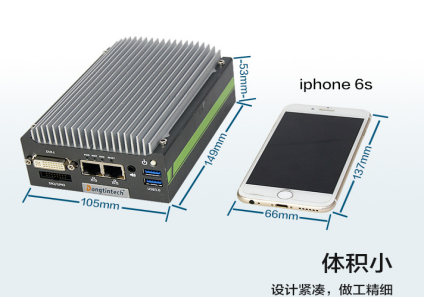

　　2.該機器體積小，設計緊湊，制造工藝精細，使其在工業控制應用中具有更為廣泛的適用性。

　　3.該機器設置了看門狗功能，支持智能控制實現無人值守操作，從而能夠降低企業的勞動力成本。

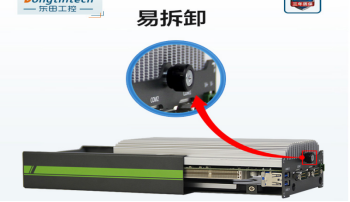

　　4.該機器設計了免螺絲拆卸硬盤的結構，內置2.5英寸硬盤，使得硬盤更換更加方便，可靠性更高。

　　5.該機器支持網絡喚醒，實現遠程開機，為企業遠程管理提供了更為便捷的方式。

　　六、公司簡介

　　杭州東田工控(Dongtintech)成立至今已有十余年歷史，是一家集工控機工控電腦研發、生產、銷售為一體的制造型企業。東田工控?fù)碛胸S富的產品線如工業平板電腦、工業觸摸顯示器、嵌入式工業電腦、4U工控機、三防平板電腦等，解決方案和系統增值服務覆蓋智能基礎設施建設，智能制造業，智能服務業三大智慧建設領域。產品和服務涵蓋工業物聯網的多個應用領域，如智能交通（ITS），智能安防，智慧工廠，能源和環境保護，數字醫療等。
